Imaginați-vă ce face un debitmetru de masă termică: acest dispozitiv măsoară debitul masic scăzut de gaze sau lichide folosind cantități mici de căldură!
Aflați mai multe despre debitmetrele masice termice:
De ce este necesară calibrarea?
Principiul de măsurare al unui debitmetru de masă termică se bazează pe transferul de căldură și depinde de densitatea și capacitatea termică specifică a fluidului. Prin urmare, debitmetrele de masă termică trebuie calibrate pentru un fluid specific.
3 Tipuri de principii ale senzorilor pentru debitmetre termice masice
Deci, un debitmetru de masă termică folosește proprietățile termice ale unui fluid pentru a măsura (sau „sesiza”) debitul său masic. Cum funcționează acest lucru în practică? Distingem trei principii diferite ale senzorilor:

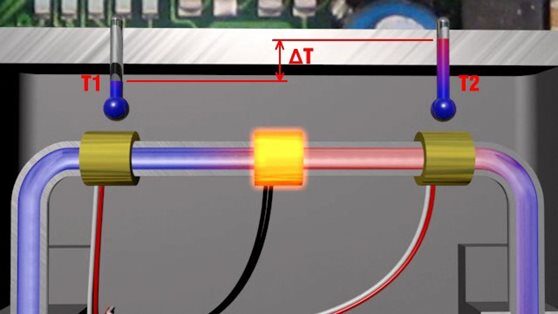

- Senzor termic de debit masic pentru gaze, folosind principiul bypass, unde o parte proporțională a fluxului este trecută printr-o restricție de debit.
- Senzor de debit masic termic pentru gaze, folosind principiul inline(CTA), care măsoară direct în canalul de curgere principal.
- Senzor termic de debit masic pentru lichide, folosind principiul inline(CTA/CPA).
Mai multe despre debitmetrele termice bazate pe MEMS
De asemenea, sunt disponibile debitmetre de masă termică pentru gaze care utilizează senzori bazați pe cip. Tehnologia MEMS (Micro Electro-Mechanical System) este încorporată în BronkhorstFLEXI-FLOWdispozitive, unde fluxul de gaz întâlnește acești senzori. Pe lângă debitele masice, dispozitivele FLEXI-FLOW pot măsura și temperatura și presiunea gazului. Foarte compact bazat pe MEMSIQ+FLOWdispozitivele sunt ideale pentru utilizare în spații restrânse.
Debitmetru termic sau regulator
Un debitmetru de masă termică este transformat într-un regulator de debit massic – pentru a controla cu precizie și repetat debitul masic al gazelor sau lichidelor furnizate – prin adăugarea unei supape de control integrate sau cu cuplare strânsă la contor.
