Când vine vorba de măsurarea debitului, doi factori cruciali vă pot afecta în mare măsură măsurarea debitului: fluxul laminar și fluxul turbulent. Aceste fenomene joacă un rol semnificativ în comportamentul debitmetrelor și pot afecta acuratețea măsurătorilor debitului. Să analizăm diferențele dintre fluxul laminar și fluxul turbulent, să explorăm câteva sfaturi pentru a minimiza efectele adverse ale turbulenței și să aflăm de ce fluxul laminar este important pentru debitmetre.
Fluxul laminar este un aspect în care particulele de fluid se mișcă în straturi netede, paralele. Această mișcare ordonată permite o amestecare excelentă a fluidului și reduce pierderea de energie, făcându-l foarte de dorit în diferite aplicații de curgere. În fluxul laminar, viteza fluidului rămâne relativ constantă. Această caracteristică creează profile de debit bine definite, asigurând măsurători consistente și precise de debit. Curgerea laminară este observată în mod obișnuit la debite scăzute și în situații în care fluxul este neobstrucționat. Înseamnă că nu există prea multe obstacole în calea fluxului, cum ar fi: supape, adaptoare sau cuplaje.

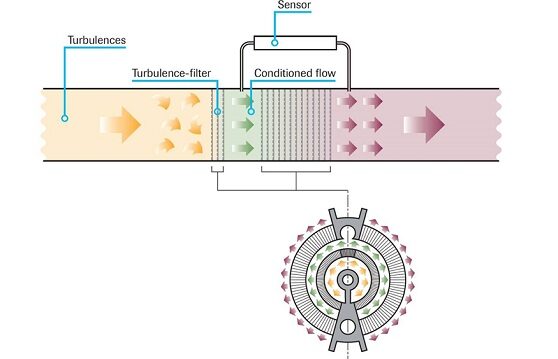

Curgerea turbulentă apare atunci când fluxul unui fluid este întrerupt, adesea cauzat de restricții precum supape sau adaptoare în combinație cu viteze mari ale fluidului. Acest fenomen, cunoscut sub numele de „efectul de turbulență”, duce la modele de curgere haotice și neliniare. Debitul turbulent este ceva ce ați dori să preveniți la intrarea instrumentului dvs. de măsurare a debitului, deoarece poate afecta acuratețea măsurării debitului. Este de preferat să aveți un flux laminar chiar înaintea instrumentului dumneavoastră de flux. Cu toate acestea, instrumentul în sine folosit ca regulator de debit, cu o supapă în spatele contorului, poate provoca din nou un debit turbulent. Nu toate tipurile de debitmetre consideră acest lucru ca fiind dezavantajos. În principal termicdebitmetrefolosindprincipiul bypass-uluisunt sensibili la acest efect. Debitmetrele bazate pe principiul de funcționare Coriolis, debitmetrele cu ultrasunete sau contoarele care măsoară debitul „în linie” (numite și Anemometrie cu temperatură constantă) nu sunt afectate de turbulențe.
De unde știi că fluxul tău este laminar sau turbulent?

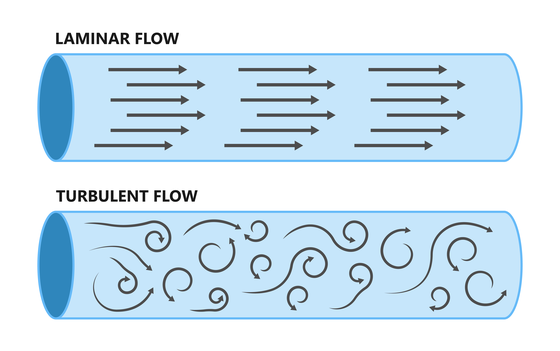

În general, se poate spune că există două tipuri de fluxuri: un flux laminar și unul turbulent. Puteți vedea în imagine că fluxul laminar a fost vizualizat printr-un experiment folosind cerneală într-un tub cilindric. Cerneala a fost injectată în mijlocul unui tub de sticlă prin care curge apa. Când viteza apei este încă mică, cerneala nu pare să se amestece cu apa, liniile de curgere sunt paralele; aceasta se numește flux laminar.
Dacă viteza apei crește, se va produce o schimbare bruscă la o anumită viteză. Curgerea se întrerupe complet, iar apa devine omogenă prin cerneală. Fluxurile sunt haotice, nu mai sunt liniare, ceea ce se numește flux turbulent.
Când condițiile de curgere conduc la flux laminar sau turbulent? Aceasta este determinată de numărul Reynolds (Re). Numărul Reynolds combină patru variabile:
- Diametrul tubului
- Viteza fluidului
- Densitatea fluidului
- Vâscozitatea dinamică a fluidului
Un număr Reynolds scăzut (≤ ca. 2300) indică un flux laminar, în timp ce un număr Reynolds ridicat (≥ ca. 3000) înseamnă un flux turbulent. Pentru valori între 2300 și 3000, debitul poate fi tranzitoriu, prezentând caracteristici atât de curgere laminară, cât și de turbulent.
- Precizie ridicată; Fluxul laminar asigură că măsurătorile debitului rămân consistente și fiabile, ceea ce duce la o precizie mai mare a măsurătorilor. Acest lucru este crucial în aplicații critice precum procesarea chimică și producția farmaceutică.
- Cădere minimă de presiune; Cu modelul său de curgere lină, fluxul laminar minimizează căderea de presiune pe debitmetre, reducând consumul de energie și optimizând performanța sistemului.
- Ideal pentru debite mici; Fluxul laminar este de dorit în special în aplicațiile cu debit scăzut, unde menținerea preciziei poate fi o provocare în condiții turbulente.

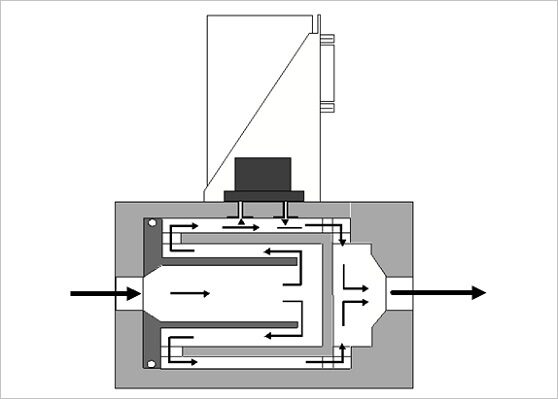

Calea extinsă a debitului în interiorul unui debitmetru
Depinde foarte mult de aplicație care sunt consecințele curgerii turbulente. În procesele semicon, de exemplu, în special în procesele de acoperire, cum ar fi depunerea de straturi, curgerea turbulentă este o problemă! Un proces stabil este esențial aici. Cu toate acestea, în alte procese de acoperire, cum ar fi tehnicile de pulverizare cu flacără, impactul turbulențelor va fi mai mic datorită presiunii ridicate în flux. Dacă aveți nevoie de sfaturi cu privire la alegerea celui mai bun debitmetru pentru aplicația dvs., vă rugăm să ne anunțați saudescărcați cartea noastră electronică.
