Mai întâi trebuie să știți ce aspecte ar trebui să luați în considerare atunci când alegeți un debitmetru. Înainte de a începe să selectați debitmetrul potrivit, este necesar să știți care este scopul aplicației dvs. Măsurați gaz, lichid sau vapori?
Dar, să începem prin a explica puțin mai multe despre ce sunt debitmetrele, cum funcționează, pentru ce sunt folosite și criteriile pentru a selecta cel mai bun debitmetru pentru aplicație.
Un debitmetru este un instrument care măsoară adebitul masic sau volumetrica unui gaz sau lichid. S-ar putea să fi întâlnit o varietate de termeni când te referi la un debitmetru, cum ar fi senzor de debit, debitmetru de masă, regulator de debit de masă, regulator de debit etc.

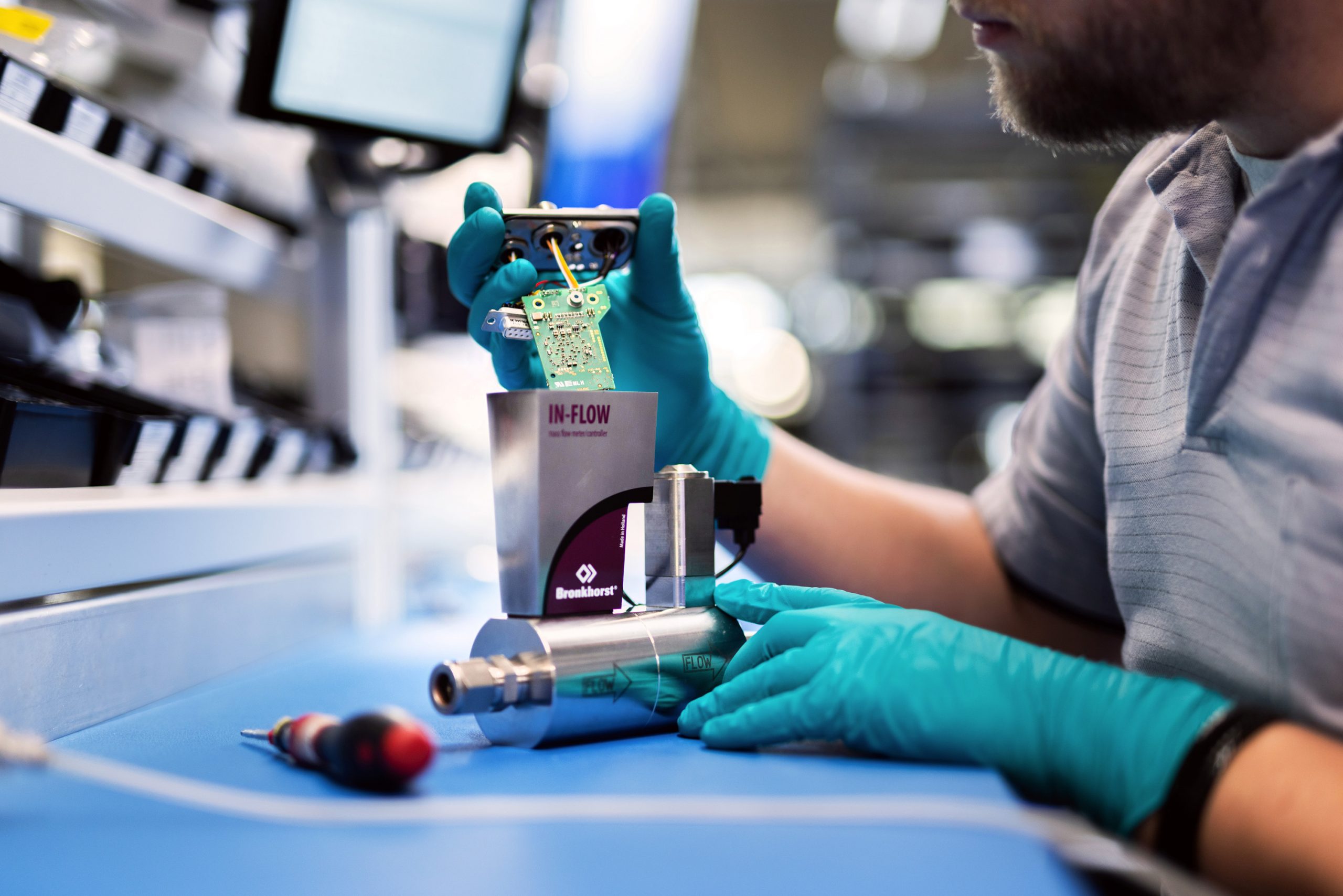

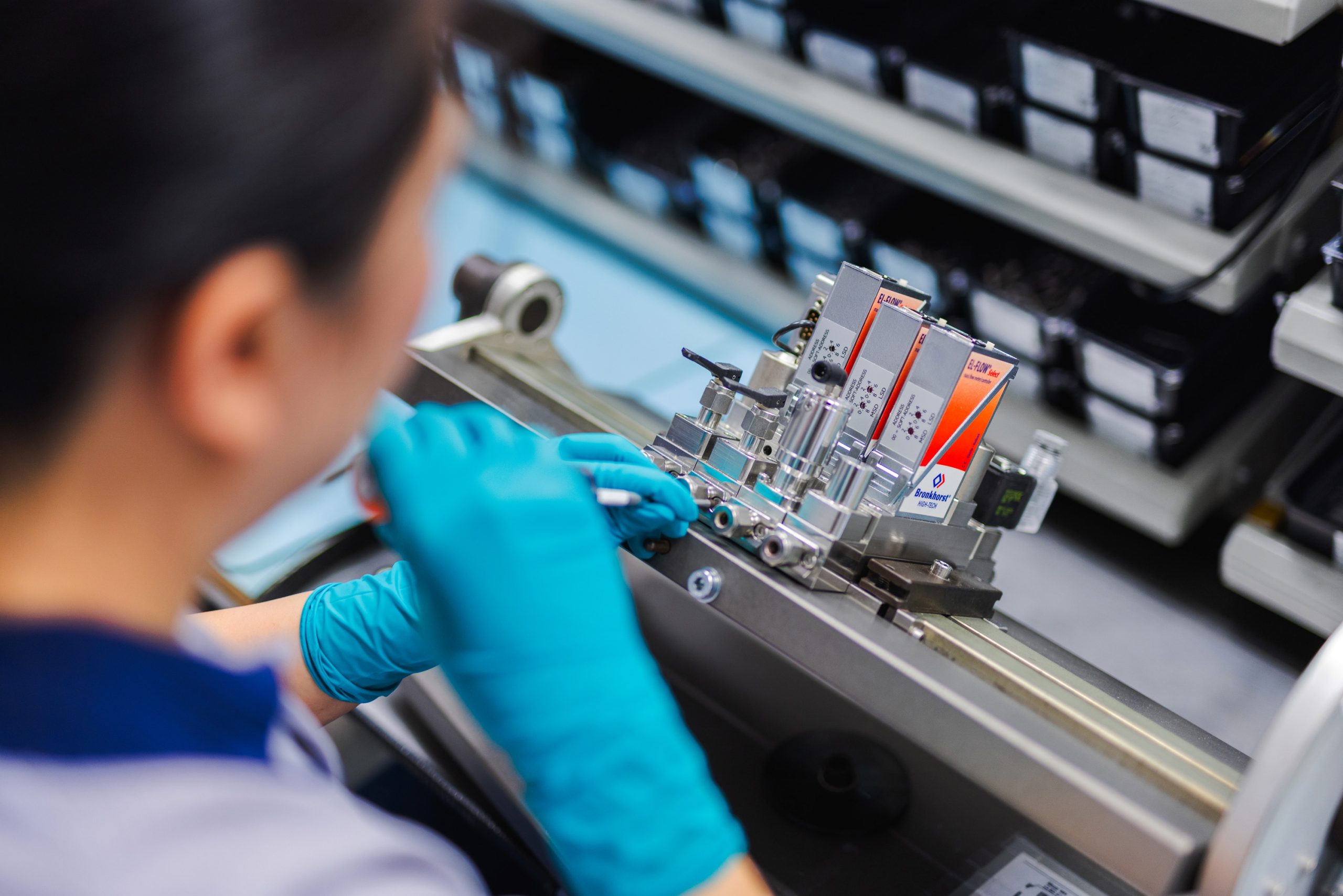

Scopul unui debitmetru este practic de a măsura debitul de gaz sau lichid între două puncte dintr-un proces. Uneori este necesar să controlați sau să reglați debitul. Acest lucru se realizează prin combinarea adebitmetru cu supapă, creând un controler de flux. În acest caz, pe lângă măsurarea unui debit, îl puteți controla și pentru a modifica debitul. Rezultatele vă pot ajuta să înțelegeți mai bine procesul pentru a lua decizii privind calitatea produsului, viteza procesului și reducerea costurilor.
Există două tipuri de bază de măsurare a fluidelor – măsurarea debitului de masă și volum. Măsurarea debitului volumetric este dependentă de temperatură și presiune, în special pentru gaz și va fi afișată în unități de volum, cum ar fi ml/min sau m3/h. Când măsurați debitul de masă, vedeți unități de masă, cum ar fi kg/h sau g/min. Alternativ, deoarece gazul este compresibil, este mai convenabil să se exprime fluxul de masă ca volume standardizate, de ex. mls/min sau m3n/h. Prin urmare, puteți alege fie un debitmetru masic, fie un debitmetru volumetric pentru aplicația dvs.

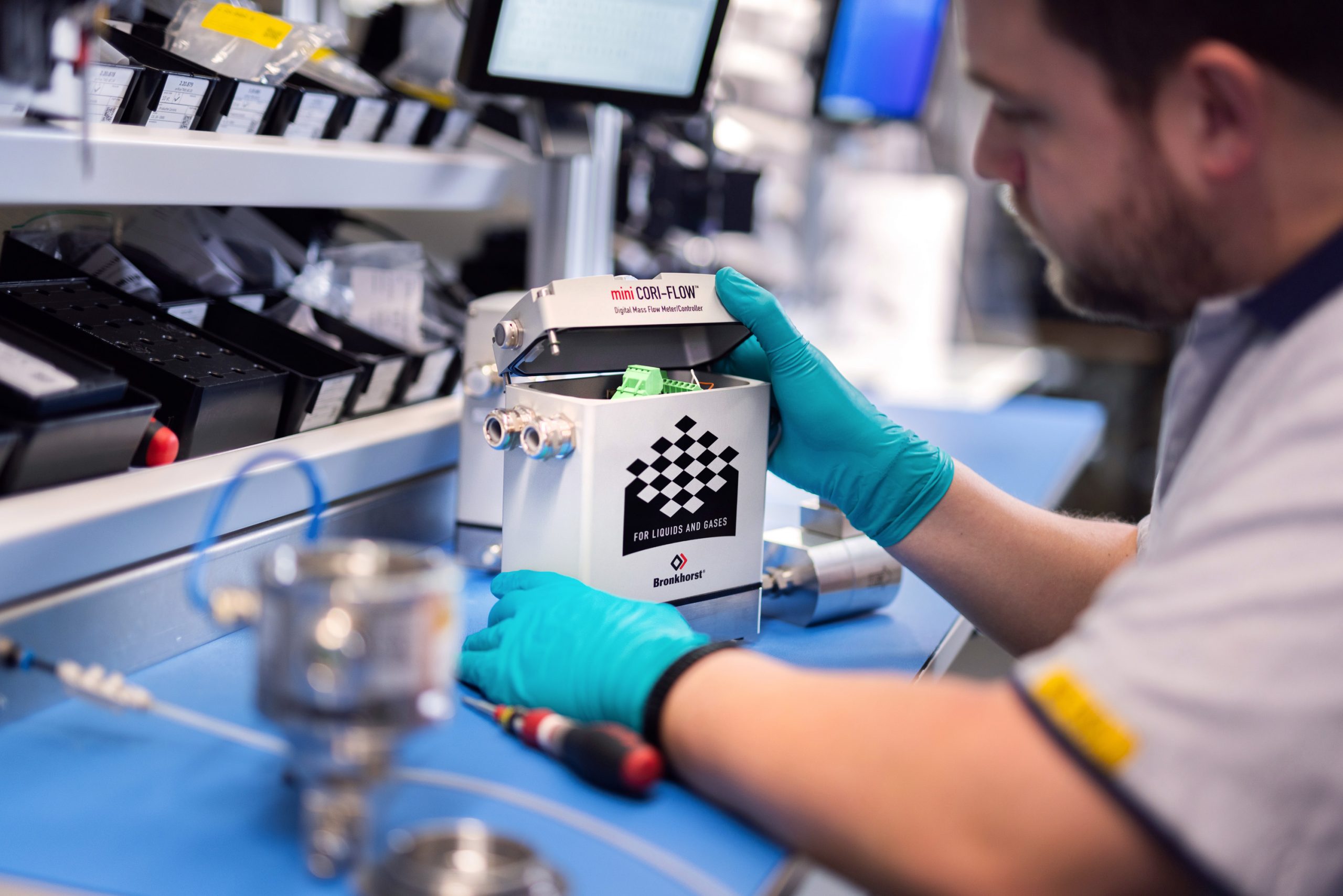

Pe lângă aceste două tipuri de măsurare, există diferite principii de măsurare care au toate avantajele și dezavantajele lor specifice:
Unele debitmetre sunt dezvoltate pentru gaze, altele special pentru lichide. Există, de asemenea, debitmetre disponibile pe piață care sunt independente de proprietățile fluidului și, prin urmare, pot manipula atât gaze, cât și lichide.
Care este debitul?
Debitul este de obicei cea mai importantă specificație de luat în considerare atunci când alegeți un debitmetru. Cantitatea de fluid poate fi afișată în volum, volum standardizat și unități de masă adevărată. Debitul este cantitatea de fluid pe unitatea de timp care curge printr-un dispozitiv de măsurare.
Care este presiunea de intrare și de ieșire?
Atunci când alegeți un debitmetru, este important să știți dacă aveți nevoie de o cădere de presiune scăzută sau nu. Căderea de presiune este definită ca diferența dintre presiunea de intrare și de ieșire. În plus, debitmetrele au o presiune maximă de funcționare. Dacă aveți o aplicație de înaltă presiune, trebuie să luați în considerare acest nivel de presiune.
În cazul controlului debitului masic, presiunea de intrare (P1) și presiunea de ieșire (P2) sunt necesare pentru selectarea și dimensionarea celei mai potrivite supape de control.
Care este temperatura mediului ambiant și temperatura fluidului?
Temperatura fluidului dumneavoastră și mediul instrumentului sunt următorii factori de verificat.
Variații întemperatura fluiduluipoate afecta acuratețea măsurării dvs. În cazul fluctuațiilor de temperatură, ar putea fi interesant să alegeți un debitmetru cu compensare de temperatură (de ex.EL-FLOW Prestigedebitmetre).
Prea sus sau prea jostemperaturile mediului ambiantde asemenea, poate dăuna componentelor electronice ale debitmetrului dumneavoastră în timpul funcționării sau depozitării. Când utilizați un debitmetru într-un cuptor sau arzător sau în zone cu temperaturi foarte scăzute, este important să verificați dacă instrumentul poate rezista la aceste temperaturi extreme. Așadar, verificați specificațiile de temperatură furnizate de furnizor înainte de a vă selecta debitmetrul.
Care este locația debitmetrului?
Atunci când alegeți debitmetrul dvs., trebuie să luați în considerare unde îl veți instala, fie în interior, în exterior, într-un laborator sau pentru o anumită industrie. Pentru laboratoare se aplică alte specificații decât pentru industria petrolului și gazelor.
- Evaluare IP
- NEMA
- Indiferent dacă aveți nevoie de certificate sau aprobări specifice pentru zona în care instalați debitmetrul. De exemplu: certificat ATEX sau IECex (utilizați zone periculoase) sau aprobare FDA etc.
Atunci când alegeți debitmetrul, trebuie să luați în considerare ce este important în procesul dumneavoastră. Ce vrei să obții?
Performanță versus preț
Cele mai comune criterii pentru selectarea unui debitmetru sunt prețul și performanța. Dacă acordați prioritate prețului, este posibil să obțineți un instrument de bază, cu performanțe mai mici decât media.
Pe lângă prețul componentei, instalarea, întreținerea și reparațiile în timp ar trebui incluse și în calcularea costului total de proprietate. Cât de mult costă exploatarea contorului, cum ar fi consumul său electric, poate crește, de asemenea, costul total al debitmetrului.
Precizia debitmetrului versus repetabilitate
Specificațiile debitmetrului trebuie luate în considerare atunci când alegeți un debitmetru.Acuratețe și repetabilitatesunt specificații importante de luat în considerare.
Utilizare flexibilă
Uneori este logic să selectați un debitmetru care poate fi utilizat în mai multe aplicații. De exemplu, atunci când ai nevoie de un instrument într-un proiect de cercetare și știi că vor urma și alte proiecte în viitor, dar habar nu ai ce fluide se folosesc atunci. În acest caz, poate fi benefic să selectați un debitmetru care este independent de fluid și are, de asemenea, o gamă largă de debit.
Dacă aveți o aplicație cu fluctuații mari ale debitului, probabil că veți prefera un debitmetru cu un raport de turndown mare. Raportul de turndown este, de asemenea, denumit în mod obișnuit rangeability. Aceasta indică domeniul în care un debitmetru sau un controler poate măsura cu precizie fluidul. Cu alte cuvinte, este pur și simplu limita superioară a unui interval de măsurare în comparație cu limita inferioară, exprimată într-un raport și se calculează folosind o formulă simplă: Turndown Ratio = debit maxim / debit minim.
Curatenie
În industria alimentară și a băuturilor și în industria farmaceutică, curățarea instrumentarului este importantă pentru a evita contaminarea încrucișată. Clean-in-place (CIP) este o metodă de curățare a suprafețelor interioare ale țevilor, vaselor, echipamentelor, filtrelor și fitingurilor. Un ciclu CIP tipic constă din diferite etape, inclusiv spălarea cu un agent de curățare fierbinte și acid fierbinte cu temperaturi de până la 95°C. Steam-in-place, denumit și sterilizare-in-place (SIP), constă într-o fază în care instrumentul este sterilizat cu abur saturat cu o temperatură de până la 140 °C. Nu toate debitmetrele sunt potrivite pentru aceste metode de curățare, așa că acesta este un factor important de luat în considerare atunci când este cazul. Vă rugăm să rețineți, de asemenea, că aceste piețe necesită adesea aplicarea sigiliilor aprobate de FDA.
Spațiu disponibil
Este spațiul limitat în procesul dvs.? Apoi selectați un debitmetru care este compact și nu necesită o trecere dreaptă a conductei la intrare sau la ieșire. Pe piață există debitmetre ultracompacte bazate pe tehnologia MEMS (de exDebitmetru de gaz IQ+FLOW).
Montarea debitmetrului
Înainte de a selecta un debitmetru, este esențial să verificați unde să localizați și cum să poziționați instrumentul în instalația dumneavoastră. Precizia unor instrumente poate fi mai afectată de poziția de montare decât a altora. Alte aspecte relevante în ceea ce privește montarea debitmetrelor pot fi perturbările cauzate de vibrații, diafonie, șocuri de presiune și efectele coturilor, supapelor și reducerilor diametrelor conductelor în sus și în aval de instrumente. Aceste efecte pot varia, de asemenea, în funcție de principiul de funcționare.
Opțiuni de comunicare
Verificați dacă aveți nevoie de un debitmetru digital sau analog. De asemenea, trebuie să știți ce tip de comunicare este utilizat în sistemul dvs. Tipurile populare de comunicații fieldbus sunt Profinet, EtherCAT, CANopen, Ethernet/IP și POWERLINK, dar și versiunile mai consacrate precum Modbus, Profibus și DeviceNet pot fi integrate. Există, de asemenea, posibilitatea utilizării unei comunicări cu magistrala de teren proprie a producătorului, cum ar fi FLOW-BUS de la Bronkhorst. Folosirea FLOW-BUS are avantajul unei configurări de rețea simple și rentabile, care poate fi utilizată cu Bronkhorst FlowSuite și alt software Bronkhorst.
Umiditate
Unele debitmetre sunt mai multesensibil la umiditatesau particule decât altele. Filtrarea adecvată pentru a vă proteja instrumentele poate fi o investiție bună, economisind costurile de curățare, reparații, întreruperea procesului dumneavoastră și, eventual, de asemenea, deșeurile de materie primă sau de produs finit.
Deci, în sfârșit, înțelegerea modului în care funcționează un debitmetru, selectarea celui mai bun instrument pentru aplicația dvs. specifică și înțelegerea scopului aplicației dvs. sunt factorii cheie în optimizarea procesului dumneavoastră de măsurare a debitului.
Selectarea celui mai bun debitmetru implică factori cruciali, cum ar fi proprietățile specifice ale fluidului, cerințele de debit, temperatura fluidului, presiunea de intrare și ieșire, precum și condițiile de mediu. În plus, ar trebui luate în considerare și condițiile procesului, cum ar fi cerințele de curățare, spațiul disponibil, considerentele de asamblare și opțiunile de comunicare.
