Ca și în cazul gazelor, principiul inline este utilizat pentru a măsura debitul masic al lichidelor. Aceasta ‘măsurare în linie’, cunoscut și sub denumirea de ‘măsurarea directă a debitului’, poate fi distins în două principii de măsurare:Anemometrie cu temperatură constantă (CPA) and Anemometrie cu putere constantă (CPA). Deoarece măsurarea are loc prin „detectarea” debitului în canalul de curgere principal al dispozitivului de măsurare a debitului de lichid, aceste principii nu au senzor de bypass.

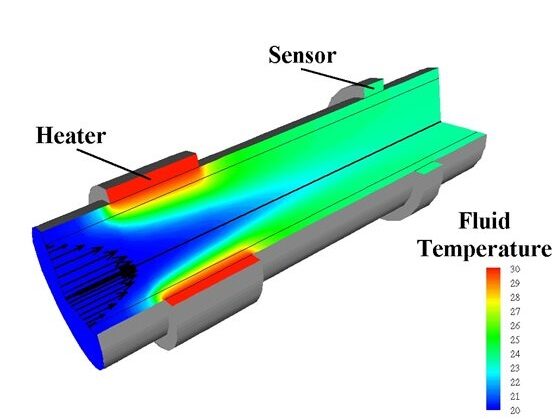

Un senzor de debit de masă termică utilizează proprietățile termice ale lichidelor pentru a măsura debitul lor de masă. În acest scop, după cum se poate observa în Figura 1, căldura este introdusă în lichidul de curgere de către un încălzitor, iar senzorul (de temperatură) măsoară cât de multă căldură este absorbită de lichid. În aceste debitmetre termice masice pentru lichide, încălzitorul, precum și senzorul sunt construite în jurul unui tub principal din oțel inoxidabil, fără părți mobile sau obstacole în interiorul tubului.
Ansamblul încălzitor/senzor este aranjat în jurul tubului și, urmând principiul CTA, se creează o diferență constantă de temperatură (ΔT). În configurația curentă, primul element funcționează ca un senzor de temperatură, iar al doilea element (în aval) funcționează ca un încălzitor, așa cum se arată în Figura 2. Încălzitorul este încălzit la o anumită diferență de temperatură constantă (ΔT) peste temperatura medie. Debitul masic real este calculat prin măsurarea puterii variabile necesare pentru a menține această diferență constantă de temperatură pe măsură ce curgerea lichidului trece prin senzor.
Figura B: senzor de debit lichid pentru principiul măsurării CPA
Principiul CPA este similar în anumite privințe cu CTA. În acest caz, totuși, cele două elemente sunt folosite atât ca încălzitor, cât și ca senzor de temperatură, așa cum se arată în Figura 3. Ambele elemente sunt prevăzute cu o cantitate egală de putere constantă. Diferența de temperatură (ΔT) dintre ele este o măsură pentru debitul masic al lichidului.
Regulatoare de debit masic lichid
Controlul debitului de lichid poate fi realizat prin integrarea unei supape de control pe corpul debitmetrului de masă de lichid sau prin adăugarea unei supape de control cu cuplare strânsă separată. Supapele de control al debitului de lichid Bronkhorst au o conexiune de purjare pentru a elimina aerul sau gazul în timpul pornirii. Funcția de control electronic face parte din circuitul normal al debitmetrelor de masă lichidă termică Bronkhorst.
Debitmetre termomasice Bronkhorst pentru lichide
Exemple de debitmetre de masă de lichid cu un senzor în linie robust în combinație cu un canal de curgere drept sunt debitmetrele termice (și controlerele) Bronkhorst LIQUI-FLOW, dispozitivele LIQUI-FLOW Industrial Style pentru utilizare în medii industriale sau dispozitivele µ-FLOW pentru debite ultra-scăzute.
De exemplu, seria Bronkhorst LIQUI-FLOW L10/L20 utilizează principiul CTA. Datorită beneficiilor senzorului unic, fluidul va fi încălzit cu maximum 5 °C, făcând astfel acest debitmetru masic adecvat pentru fluide cu puncte de fierbere scăzute.
