EL-FLOW Select Controler pentru gaze

Descriere

VALOAREA SUMEI PRODUSULUI VARIAZĂ ÎN FUNCȚIE DE CONFIGURAREA DORITĂ, PREȚUL SPECIFICAT MAI JOS FIIND CEL DE PLECARE.



*PENTRU O CONFIGURARE CÂT MAI CORECTĂ A PRODUSULUI DORIT, VĂ ÎNCURAJĂM SĂ APELAȚI LA AJUTORUL PERSONALULUI NOSTRU CALIFICAT.*

Debitmetrele de masă / controlerele de serie EL-FLOW Select sunt debitmetre termice de masă de construcție modulară, cu o carcasă de tip PCB de tip „laborator”. Supapele de control pot fi montate integral sau separat, pentru a măsura și controla debitele de gaz.

Controler digital de debit termic de masă pentru gaze:

-debite de gaz mai mici;

-design compact, volum intern mic;

-precizie ridicată și repetabilitate;

-practic, independent de presiune și temperatură.



Controlere de debit de masă de gaz pentru debite mai mici:

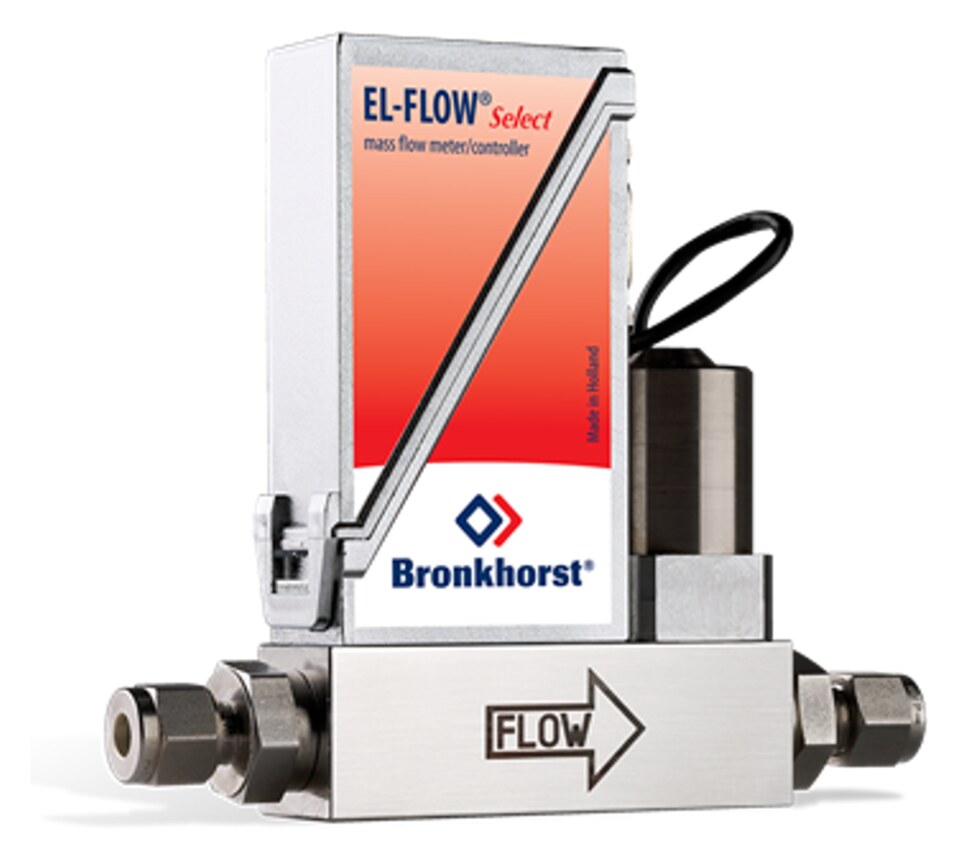

Controlerele de debit de masă (MFC) Bronkhorst F-200CV sunt potrivite pentru măsurarea și controlul precis al intervalelor de debit cuprinse între 0,014… 0,7 mln/min și 0,6… 9 mln/min la presiuni de funcționare între vid și 64 bar. MFC este constituit dintr-un senzor de debit termic de masă, o supapă de control precisă și o placă pe bază de microprocesor cu conversie de semnal. În funcție de valoarea setpoint, regulatorul de debit reglează rapid debitul dorit.



Seria EL-FLOW Select este echipată cu o placă digitală, oferind o precizie ridicată, o stabilitate excelentă la temperatură și un răspuns rapid. Placa digitală principală conține toate funcțiile generale necesare pentru măsurare și control. În plus față de ieșirea standard RS232, instrumentele oferă și I/O analogice. Opțional, o interfață de bord poate fi montată pentru a furniza protocoale CANopen, DeviceNet , EtherCAT, PROFIBUS DP, PROFINET, Modbus RTU, ASCII sau TCP / IP, EtherNet / IP, POWERLINK sau FLOW-BUS.



Technical specifications

Measurement / control system
Flow range (intermediate ranges available)	min. 0,014…0,7 mln/min max. 0,6…9 mln/min (based on N2)
Accuracy (incl. linearity) (based on actual calibration)	±0,8% Rd plus ±0,2% FS F-200CV-005; ±2% FS for F-200CV-002
Repeatability	< 0,2 % RD
Turndown ratio	up to 1:187,5 (1:50 in analog mode)
Multi fluid capability	Storage of max. 8 calibration curves
Settling time (in control, typical)	2 … 4 sec.
Control stability	≤ ± 0,1 % FS
Operating temperature	-10 … +70 °C
Temperature sensitivity	zero: < 0,05% FS/°C; span: < 0,05% Rd/°C
Pressure sensitivity	< 0,1% Rd/bar typical N2; 0,01% Rd/bar typical H2
Max. Kv-value	6,6 x 10-2
Leak integrity, outboard	tested < 2 x 10-9 mbar l/s He
Attitude sensitivity	max. error at 90° off horizontal 0,2% at 1 bar, typical N2
Warm-up time	30 min. for optimum accuracy 2 min. for accuracy ± 2% FS



Mechanical parts
Material (wetted parts)	Stainless steel 316L or comparable
Pressure rating (PN)	64 bar abs
Process connections	compression type or face seal (VCR/VCO) couplings
Seals	standard: Viton®; options: EPDM, Kalrez® (FFKM), FDA and USP Class VI approved compounds
Weight	0,6 kg
Ingress protection	IP40



Electrical properties
Power supply	+15 … 24 Vdc
Max. power consumption	Supply 15 V 24 V at voltage I/O 290 mA 200 mA at current I/O 320 mA 215 mA extra for fieldbus <75 mA <50 mA
Analog output	0…5 (10) Vdc or 0 (4)…20 mA (sourcing output)
Digital communication	standard: RS232; options: PROFIBUS DP, CANopen®, DeviceNet™, PROFINET, EtherCAT®, Modbus RTU, ASCII or TCP/IP, EtherNet/IP, POWERLINK, FLOW-BUS



Electrical connection
Analog/RS232	9-pin D-connector (male);
PROFIBUS DP	bus: 9-pin D-connector (female); power: 9-pin D-connector (male);
CANopen / DeviceNet	5-pin M12-connector (male);
FLOW-BUS/Modbus-RTU/ASCII	RJ45 modular jack
Modbus TCP / EtherNet/IP / POWERLINK	2 x RJ45 modular jack (in/out);
EtherCAT/ PROFINET	2 x RJ45 modular jack (in/out)



Link rapid către paginile modelului de debitmetru de masă:

Paginile modelului controler de masă

 (Capacități la scară completă, echivalent N2)

Capacități la scară completă comparativ cu presiunea nominală



PN64	PN 100 bar	PN 200 bar	PN 400 bar
F-200CV  |  0,7 … 9 mln/min	F-210CV  |  0,7 … 9 mln/min	F-220M  |  10 … 15 mln/min	F-230M  |  10 … 500 mln/min
F-201CV  |  0,008 … 25 ln/min	F-211CV  |  0,008 … 25 ln/min	F-221M  |  0,015 … 20 ln/min	F-231M  |  0,5 … 10 ln/min
F-201AV  |  20 … 100 ln/min	F-211AV  |  20 … 100 ln/min	F-221M  |  0,015 … 20 ln/min	F-231M  |  0,5 … 10 ln/min
F-202AV  |  40 … 250 ln/min	F-212AV  |  40 … 250 ln/min		F-232M  |  10 … 100 ln/min
F-203AV  |  200 … 1670 ln/min	F-213AV  |  200 … 1670 ln/min

  Modelul referintei F-200CV-002-AAD-00-V este realizat cu ajutorul configuratorului de mai jos.

Pretul produselor poate varia in functie de optiunile alese.
