Fluidateste software-ul de calcul online al Bronkhorst pentru a calcula debitele și factorii de conversie atât pentru debitmetre, cât și pentru supape. Pe lângă efectuarea calculelor, aveți acces la peste 1800 de proprietăți diferite ale fluidului și datele corespunzătoare.
Lucrând cu fluide și condiții de proces în continuă schimbare, vă puteți confrunta cu multe provocări. Mai ales când încercați să înțelegeți comportamentul fluidului în funcție de condițiile reale de presiune și temperatură din proces. Cum se comportă fluidul (gaz sau lichid) în aplicația dvs.? Care sunt cerințele pentru procesul dumneavoastră? Acest lucru va influența alegerea debitmetrului dumneavoastră. Deci, o selecție corectă a debitmetrului dvs. este crucială și înțelegerea modului în care funcționează procesul dvs. și mai mult.
Aici vă poate ajuta Fluidat. Fluidat vă ajută să înțelegeți capacitatea instrumentelor. Când condițiile de presiune sau temperatură se schimbă sau chiar când mediul se schimbă, debitele trebuie convertite la noua situație. Fluidat vă poate ajuta să decideți dacă debitmetrul dumneavoastră este capabil să facă acest lucru. Uneori trebuie să acceptăm că returnarea instrumentului pentru recalibrare este singura opțiune.
Calcularea debitelor
În mod tradițional, datele fluidelor au fost stocate în manuale tehnice și manuale cu grafice și tabele de date care menționează proprietățile fluidului împreună cu coeficienții acestora. Cu toate acestea, acest lucru este foarte inflexibil și nu permite accesul imediat la schimbarea comportamentului fluidului (din cauza factorilor externi).
Știind că acest lucru poate fi foarte complex pentru utilizatori, Bronkhorst a dezvoltat un calculator online de debit;Fluidat. Cu acest instrument puteți calcula debitele și factorii de conversie pentru debitmetru și supape.

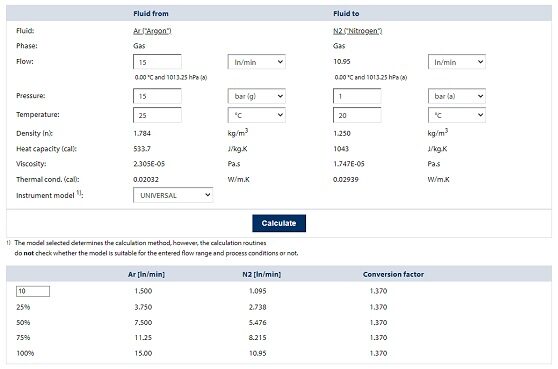

Exemplu de conversie de gaz realizată în FLUIDAT
Termicdebitmetre masiceși regulatoarele de debit sunt dispozitive foarte fiabile, dar precizia depinde de temperatură, presiune și mediu. În partea „conversie a gazului” a Fluidat, utilizatorul trebuie să aleagă un gaz pentru a găsi factorul de conversie. Acest gaz ar trebui să fie diferit de cel pentru care a fost calibrat instrumentul. Acest gaz poate fi un gaz pur sau puteți crea un amestec de gaze.
Cu acest instrument, alegeți pur și simplu „Fluid din” și „Fluid către”, pentru a găsi factorul de conversie. De asemenea, puteți selecta modelul dvs. exact pentru a îmbunătăți acuratețea conversiei. Factorul de conversie poate fi apoi aplicat la măsurarea ieșirii regulatorului de debit pentru a cunoaște debitul real al noului gaz.
Calcul orificiului
Regulatoare de debit șiregulatoare de presiunesunt echipate cu supape de control. Dimensiunea supapei de control se bazează pe dorințele clientului. Presiunea de intrare, presiunea de ieșire, debitul, temperatura și mediul (gaz sau lichid) sunt cei mai importanți parametri aici. Valorile acestor parametri pot fi recalculate cu instrumentul de calcul orificiu oferit de Fluidat.
Când se utilizează un gaz cu o densitate mai mare decât gazul original, puteți recalcula debitul sau presiunea de intrare pentru a atinge din nou debitul maxim al instrumentului. Când utilizați un regulator de debit de masă termică, ar trebui să utilizați și instrumentul de conversie a gazului din Fluidat.

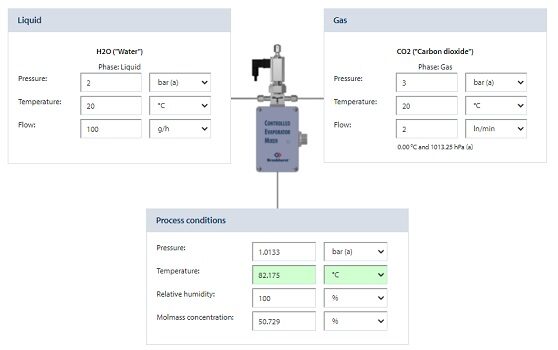

Exemplu de calcul CEM în FLUIDAT
Crearea unui vapori prin utilizarea unui flux de lichid, a unui gaz purtător și a unui încălzitor, este ceva ce face Bronkhorst de ani de zile cuSisteme CEM (Controlled Evaporation Mixing)..
Instrumentul nostru de calcul CEM face acest lucru foarte ușor. Puteți calcula dacă un lichid poate fi evaporat la debitul de gaz purtător, presiunea și temperatura pe care le aveți în vedere. Aici nu se aplică doar fizica pură, dar puteți selecta și modelul Bronkhorst CEM potrivit pentru această evaporare.

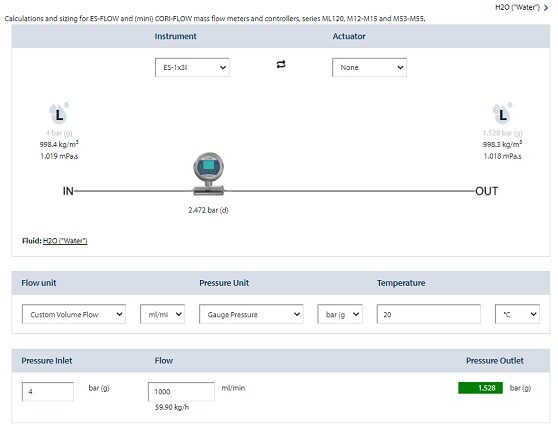

Cu calculatorul de diferență de presiune puteți calcula și dimensiona debitmetrul cu ultrasunete ES-FLOW și instrumentele (mini) CORI FLOW de debit masic.
Selectând instrumentul și actuatorul, programul calculează căderea de presiune asupra instrumentului și – dacă ați selectat un actuator – valoarea Kv. După calcul, veți obține o imagine de ansamblu cu instrumentul selectat și calculul erorii totale pe întreaga gamă a instrumentului. Acest lucru este exprimat într-o curbă trompetă.
FLUIDAT; instrumentul dvs. de calcul al debitului
Fluidat este un instrument foarte util dacă utilizați instrumente Bronkhorst sau dacă sunteți interesat de fizica măsurării și controlului debitului. În acest blog am arătat câteva exemple de Fluidat. Cu toate acestea, cu Fluidat puteți genera tot felul de proprietăți de gaz și lichid. Generarea de vapori și linii de presiune este de asemenea posibilă pentru a vedea dacă un mediu se află în stare gazoasă sau lichidă la o anumită presiune și/sau temperatură.
Înregistrați-vă lawww.fluidat.compentru a profita din plin de acest calculator gratuit pentru debitul online.
