Debitmetre termice masice
Debitmetre termice masiceMăsurați debitul masic al gazelor, utilizând o combinație de elemente încălzite și senzori de temperatură, cu principii termodinamice utilizate pentru a determina debitul real. Au nevoie de o corecție limitată pentru schimbările de temperatură, presiune sau densitate și sunt extrem de precise, în special atunci când se măsoară debite mici și foarte mici.

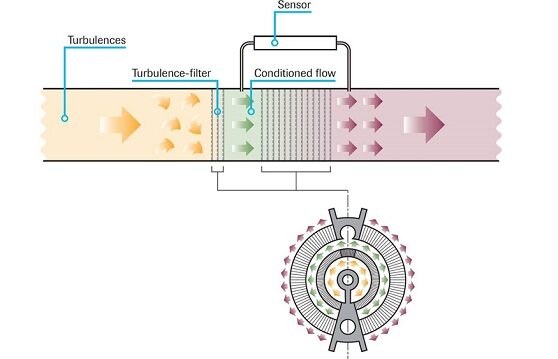

Imaginea 1: Element cu flux laminar, LFE

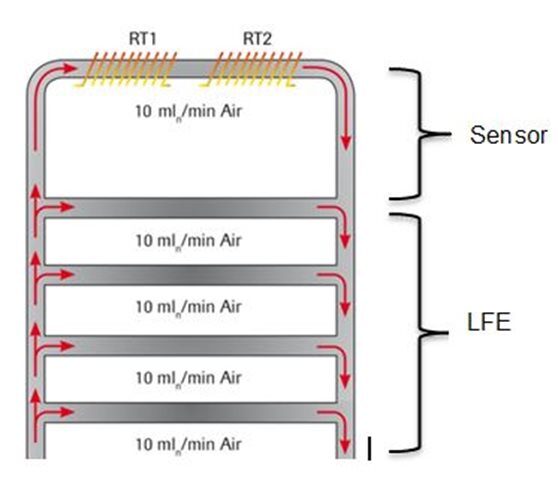

Elementul de flux laminar, așa cum se vede în imaginea 1, este o componentă critică a debitmetrului de masă termică bazat pe principiul bypass. Funcționalitatea elementului de flux laminar (LFE) este de a crea un șunt. În cazul unui debitmetru masic termic bazat pe aprincipiul bypass-uluidebitul masic se măsoară într-o ocolire a canalului de curgere principal. Datorită dimensiunilor specifice ale LFE, pot fi create aceleași caracteristici liniare de presiune/debit ca și tubul senzorului capilar.
Plăci subțiri stivuite – gravate la standarde precise – sunt folosite pentru a crea elementul de flux laminar și permit măsurarea debitelor foarte mici până la medii (< 1 mln/min până la 20 ln/min). Bypass-ul este un tub capilar cu un diametru interior de 0,2 mm, iar această dimensiune mică permite timpi de răspuns rapid și cerințe reduse de energie, deoarece trebuie încălzit doar un volum mic de tub.
Importanța unui flux laminar și diferența față de un flux turbulenteste descris în acest blog.
Miniaturizarea produselor – și, prin urmare, a componentelor – este o necesitate pentru producători pentru a crea produse de vârf în industrie. Pentru discurile de curgere din LFE aplicăm procesul de gravare chimică, o metodă de fabricație subtractivă a pieselor de microprecizie.
Măsurarea debitului este recunoscută ca fiind unul dintre parametrii de proces „trebuie să cunoașteți”, alături de măsurarea temperaturii, presiunii și nivelului. Măsurarea precisă a debitului masic al gazelor este critică în operațiunile și controlul multor procese industriale și de laborator.
Înalimente și băuturi sectorul, celchimicindustrie și fabricarea semiconductoarelor, precizia debitmetrelor este adesea factorul determinant între calitatea optimă și produsele respinse. În zone precumcercetare de laborator, instalații pilot și transferul custodiei, măsurarea precisă și repetabilă este la fel de critică.
Debitmetru masic EL-FLOW Prestige
EL-FLOW Prestigedebitmetrul de gaz termic este următoarea generație de debitmetre / controlere de masă Bronkhorst pentru gaze. Aproape toate componentele de bază au fost reproiectate și au fost încorporate multe îmbunătățiri și inovații. Cu această nouă serie, Bronkhorst a introdus tehnologia „Echilibrarea temperaturii diferențiale”, asigurând o stabilitate superbă a senzorului. Vă puteți conecta pentru Cartea albă „O viziune holistică bazată pe date pentru a proiecta componente care oferă performanțe optime ale unui debitmetru/controler de masă termică”, scrisă de Bronkhorst, care descrie inovațiile integrate în EL-FLOW Prestige.
