Cum se raportează măsurarea precisă a debitelor scăzute de gaz și lichid cu efectul Coriolis? Acest fenomen este bine cunoscut în meteorologie la scară mondială. Aflați cum cele mai mari și cele mai mici fluxuri se bazează pe același fenomen.
Principiul de măsurare Coriolis
V-ați întrebat vreodată de ce vântul din emisfera nordică suflă în principal în direcția vest/est în timpul unui sistem de joasă presiune?
Răspunsul constă în rotația Pământului pe axa sa – în principal în direcția est/vest și cu o viteză mai mare la ecuator decât la poli. Această rotație duce vântul de-a lungul și îl forțează să sufle în principal în direcția de la vest la est în emisfera nordică. Omul de știință francez Gaspard-Gustave de Coriolis a descoperit efectul că aerul care curge experimentează o forță laterală, care a fost numită după el –efectul Coriolis. Primul mesaj de luat acasă este: efectul Coriolis explică devierea aerului care curge în mișcare într-un sistem rotativ. De fapt, efectul Coriolis este un efect de inerție de masă.
Debitmetrele Coriolis permit măsurarea directă afluxurile de masă. Măsurarea directă a debitului masic elimină inexactitățile cauzate de proprietățile fizice ale fluidelor. Debitmetrele termice, pe de altă parte, permit măsurarea indirectă a debitelor masice. Datorită modului de măsurare, există diferențe fundamentale între cele două tipuri de dispozitive, care influențează aplicațiile lor tipice.
A debitmetrul masic termicfolosește capacitatea de căldură a fluidului pentru a măsuradebitul masic. Cu un încălzitor și unul sau doi senzori de temperatură în inima dispozitivului, puterea aplicată pentru încălzire (cu un senzor) sau diferența de temperatură dintre cei doi senzori este direct proporțională cu debitul masei fluidului. Debitmetrele masice termice sunt utilizate în principal pentru gaze.
Deoarece principiul Coriolis măsoară directflux de masă, Debitmetrele Coriolis pot fi utilizate atât pentru gaze, cât și pentru lichide.

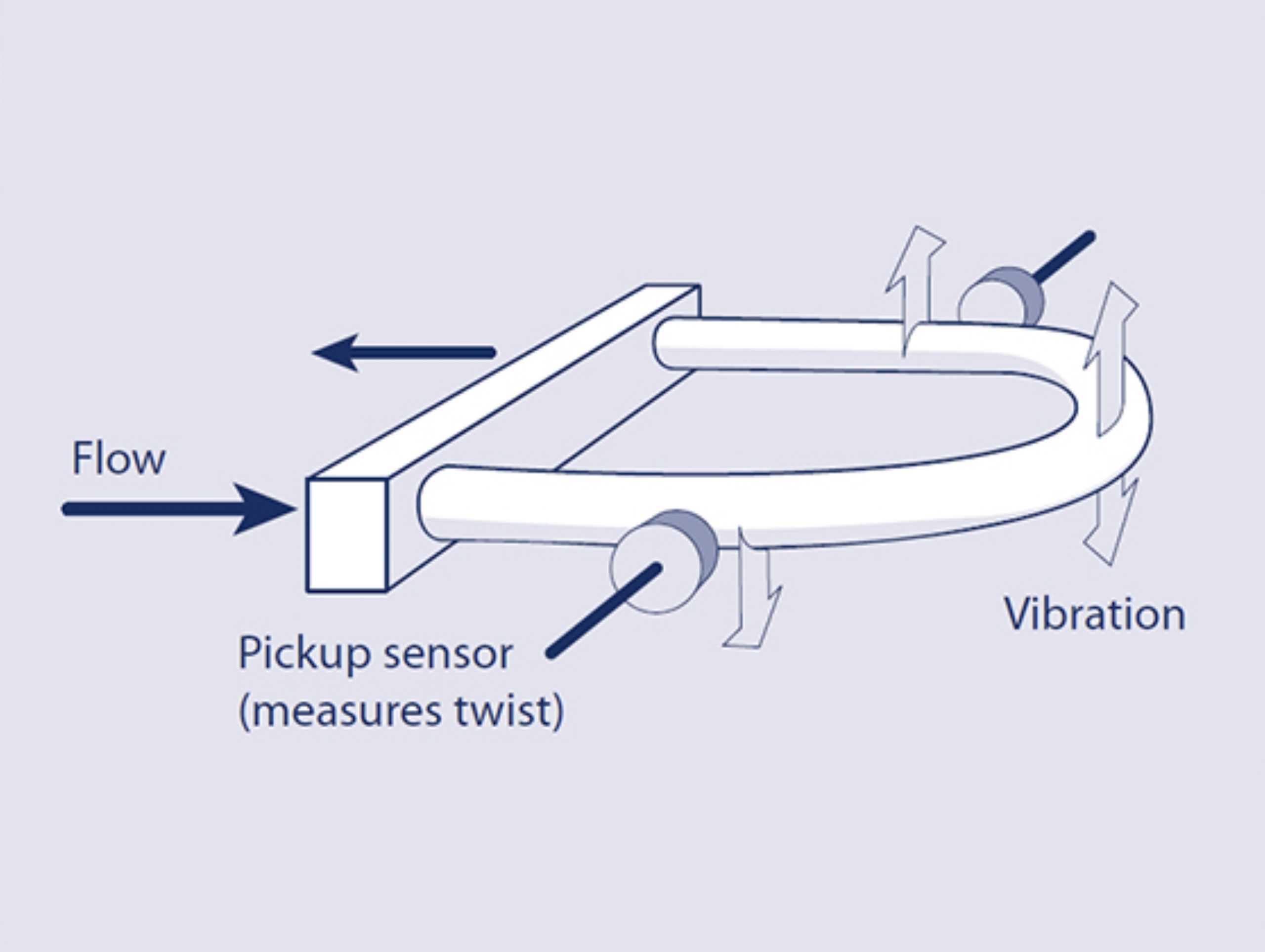

La instrumentele Coriolis, tubul senzorului este pus în vibrație de către un actuator. În cazul vibrațiilor externe de aproximativ aceeași frecvență, acest lucru ar putea interfera cu măsurarea.
Luați trenuri în împrejurimi, aer condiționat sau alte mașini din clădire. Identificarea acestor surse de vibrații externe este un prim pas pentru minimizarea efectelor acestora. Acest lucru se poate face, de exemplu, prin mutarea debitmetrului Coriolis într-un loc mai puțin vulnerabil, prin rotirea dispozitivului, prin utilizarea unui bloc de masă (mai mare), decuplarea folosind amortizoare și/sau tuburi flexibile.
Un debitmetru masic pe bază de Coriolis este potrivit în special atunci când doriți să măsurați debitul masic al amestecurilor de gaz sau lichide variate sau necunoscute sau pentru măsurarea gazelor supercritice. Pe lângă măsurarea fluxurilor de masă directe care elimină inexactitățile datorate proprietăților fizice ale fluidului, aceste dispozitive sunt foarte precise și au o repetabilitate ridicată. Debitmetrul Coriolis este cel mai bun debitmetru flexibil, fiabil și extrem de precis.
- Debitmetrele Coriolis au fost folosite cu succes pentru a îmbunătăți acuratețea și, prin urmare, calitatea extracției automate a compușilor naturali din materii prime, cum ar fi plantele. Aici, măsurarea și controlul debitelor și temperaturii de CO2 supercritic permite extracția selectivă și precisă, garantând randamente repetabile.Citiți povestea clientului!
- Pentru a investiga efectul medicamentelor nou dezvoltate, a fost aplicată dozarea reproductibilă și precisă a acestor compuși folosind o combinație de debitmetru/pompă Coriolis. Citiți povestea clientului!
