Debitmetrele masice Coriolis oferă multe avantaje față de alte dispozitive de măsurare. În primul rând, instrumentele de curgere Coriolis măsoară fluxul de masă direct. Aceasta este o caracteristică importantă pentru industrie, deoarece elimină inexactitățile cauzate de proprietățile fizice ale fluidului. Pe lângă acest beneficiu, instrumentele Coriolis sunt foarte precise, au o repetabilitate ridicată, nu au părți mecanice în mișcare și au o gamă dinamică ridicată.
În aplicațiile industriale, sunt foarte frecvente tot felul de vibrații cu amplitudini diferite. Un contor Coriolis măsoară un debit de masă folosind un tub senzor vibrator, a cărui fluctuație devine intenționată defazată atunci când fluidul curge. După cum se explică învideo.

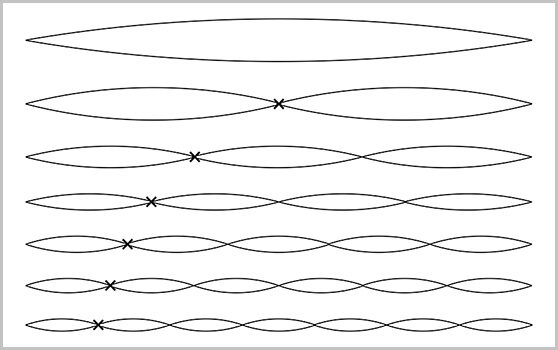

Această tehnică de măsurare este oarecum sensibilă la vibrațiile nedorite cu o frecvență apropiată de frecvența de rezonanță a tubului senzorului (aceasta depinde de designul tubului senzorului, de exemplu 360 Hz) sau o armonică mai mare a acestei frecvențe (vezi imaginea).
Probabilitatea apariției acestor vibrații nedorite este mai mare într-un mediu industrial. Producătorii de debitmetre Coriolis fac tot posibilul pentru a reduce influența vibrațiilor asupra valorii măsurate prin utilizarea unor soluții tehnice comune, cum ar fi:
- frecvențe de conducere mai mari
- tuburi cu senzor dublu
- diferite forme de senzor
- inerția de masă (de exemplu, blocuri de masă)
- compensarea vibrațiilor pasive și active
- cozi
Deci da, vibrațiile pot influența precizia de măsurare a debitmetrului Coriolis, dar numai dacă vibrațiile au o frecvență apropiată de frecvența de rezonanță. Ce poți face cu asta? Aceasta depinde de tipul de vibrație.
Într-o zonă industrială, frecvențele pot fi generate de:
- surse de vibrații legate de mediu (cum ar fi camioane, transport feroviar, activități industriale)
- surse de vibrații bazate pe clădiri (instalații mecanice și electrice, cum ar fi aerul condiționat)
- surse de vibrații bazate pe utilizare (echipamente și mașini instalate, de exemplu pompe, benzi transportoare).
Aceste vibrații se deplasează printr-un mediu precum podeaua, în aer, prin conducte sau prin fluidul însuși. Dacă aceste vibrații perturbă frecvența Coriolis, debitul măsurat ar putea fi incorect într-o anumită măsură.
Pentru a minimiza efectele vibrațiilor, este utilă identificarea acestor surse. Uneori, este posibil să mutați puțin debitmetrul, să îl întoarceți (debitmetrele Coriolis sunt, în cele mai multe cazuri, mai puțin sensibile la vibrații dacă contorul este rotit cu 90 de grade), să utilizați un bloc de masă mare (ger), să folosiți tuburi flexibile sau tuburi metalice îndoite în U sau să folosiți alternative de suspensie.
Un debitmetru și un controler cu performanțe bune vor da cel mai bun rezultat al procesului. Prin urmare, este recomandabil să testați un debitmetru Coriolis în aplicația dvs. dacă vă așteptați la vibrații industriale grele înainte de a avea încredere în el în întregime. Aveți grijă când filtrați semnalul de măsurare. În unele cazuri, are sens (de exemplu, atunci când nu este necesar un răspuns rapid), dar dacă doriți să testați performanța unui debitmetru, filtrarea vă poate estompa raționamentul.
Dacă, în circumstanțe specifice, debitmetrul Coriolis nu funcționează așa cum ar trebui, operatorul va vedea o schimbare în ieșirea procesului – de exemplu, într-o culoare de dozare aplicată la un detergent, poate duce la diferențe de culoare a produsului prin dozare incorectă și/sau comportament neașteptat al semnalului de măsurare. În aceste cazuri, este logic să verificați semnalul brut de măsurare (fără filtre!), deoarece vă va oferi o perspectivă bună asupra performanței debitmetrului. Întrebați producătorul debitmetrului dumneavoastră cum să dezactivați toate filtrele de semnal.
Standarde privind vibrațiile
În mod remarcabil, influența vibrațiilor externe nu este definită clar într-un standard pentru debitmetre Coriolis. Sunt scrise mai multe standarde despre vibrații, dar niciunul în ceea ce privește precizia măsurării în raport cu vibrațiile. Cu toate acestea, două standarde utile în legătură cu vibrațiile sunt:
- IEC60068-2, Testare de mediu pentru echipamente electronice privind siguranța
- MIL STD 810, Considerații de inginerie de mediu cu privire la șoc, transport și utilizare
În calitate de utilizator al debitmetrelor Coriolis, este important să înțelegeți aplicația dvs., în special despre potențialele surse de vibrații externe. În calitate de specialist în Coriolis cu flux redus, lucrăm împreună cu parteneri de cunoștințe precum Universitatea din Twente și TNO (o organizație olandeză pentru cercetare științifică aplicată) pentru a obține o înțelegere îmbunătățită continuu a acestui subiect.
Cu instalații de testare interne, suntem capabili să facem teste speciale de vibrații. Împreună cu experiența dobândită din aplicațiile clienților și soluțiile personalizate, ne propunem mereu să îmbunătățim debitmetrele Coriolis pentru a oferi clienților noștri cea mai bună performanță de care au nevoie.
